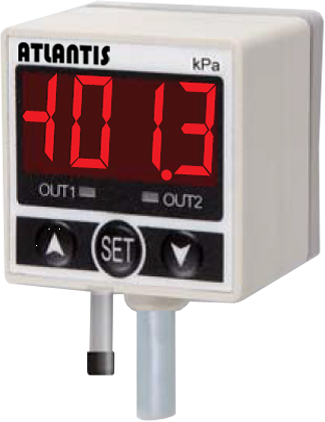

數位顯示連成壓力開關&傳感器
DPST-A25C
特色
• 設定壓力範圍: 連成壓: -100.0~100.0kPa
• 2組輸出&線性類比輸出(1~5V)
• 應差可調整
• 操作簡易且壓力單位可轉換: kPa、MPa、kgf/cm2、bar、psi、inHg、mmHg、mmH₂0
規格
外殼尺寸: 36.5(L)*31(W)*31(H)mm
耐壓力: 300kPa
適用氣體: 空氣,非腐蝕性,不可燃性
壓力單位設定最小刻度:
kPa 0.1
MPa -
kgf/cm2 0.001
bar 0.001
psi 0.01
inHg 0.1
mmHg 1
mmH₂0 0.1
電源電壓: 12 to 24V DC±10% 漣波峰值10%以下
消費電流: 55 mA 以下
開關輸出:
2NPN開集極輸出
最大負載電流: 80mA
最大供應電壓: 30V DC
最大內部壓降: ≦1V
2PNP開集極輸出
最大負載電流: 80mA
最大供應電壓: 24V DC
最大內部壓降: ≦1V
重覆精度: ±2%F.S.±1 digit
應差:
應差模式 可調
窗口比較模式 固定(3digits)
反應時間: 2.5ms (預防誤動作功能:24ms, 192ms和768ms可選擇)
輸出短路保護: 有
顯示: 3½數位LED顯示(取樣率5次/秒)
顯示精度: ±2%F.S.±1 digit (在周圍溫度:25±3°C)
動作顯示燈: 綠色LED (OUT1: ON時亮燈),紅色LED (OUT2: ON時亮燈)
線性類比輸出(在額定壓力範圍內) (僅用於DPST-A25C-01-□, DPST-A25C-03-□):
輸出電壓: 1~5V±5%.F.S. (額定壓力範圍下)
直線性: ±1%F.S.
耐環境:
周圍溫度 動作: 0~50°C,保存: -20~60°C (無水露及不結冰狀態下)
周圍濕度 動作及保存:35~85% RH (無水露)
耐電壓 1000V AC 1分鐘 (引線及外殼間)
絕緣阻抗 50MΩ以上(500V DC) (引線及外殼間)
耐振動 複振幅1.5mm,每一分鐘10Hz~55Hz~10Hz,X、Y、Z每個方向各2小時
耐衝擊 980m/s2(100G) X、Y、Z每個方向各3次
溫度特性: ±2%F.S (0~50°C溫度範圍內)
介面管徑: F1: Rc 1/8”;F2: NPT 1/8”;F3: G1/8”(BSPP)
電線規格: 耐油PVC電線(0.15mm2)
重量: 約105g(包含2公尺的電線),約71g(包含M8 4Pin 公頭)
額定壓力範圍: -100.0~100.0 kPa
設定壓力範圍: -100.0~100.0 kPa
