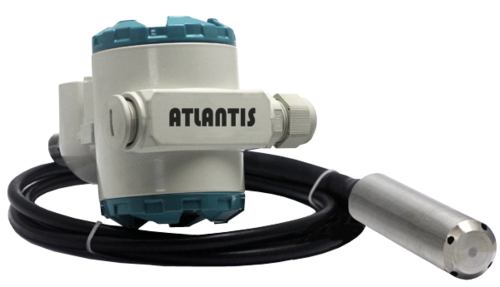

分離式數顯液位變送器

型號：LPT-S-D系列

LPT-S-D分離式數顯液位變送器由高性能擴散矽壓阻式作為測量元件，把與液位深度成正比的液體靜壓力準確測量出來，並經過信號調理電路轉換成標準（電流或電壓）信號輸出，建立起輸出信號與液體深度的線性對應關係，實現對液體深度的測量。產品精度高、體積小，直接投入液體中，即可測量出變送器末端到液面的液體高度。

特　　色

● 使用擴散矽壓阻感測器

● 探頭投入式測量方式，安裝簡單方便

● 用於液位測量

● 多重防護結構設計，防護能力高

● 有液晶顯示可選擇

● 款式多樣，適合工業的各種場合要求

應　　用

靜壓液位、液灌、污水、工業用水、水池、水井、河流、海水、湖泊等

規　　格

● 量程範圍：0/0.5m~200m水柱

● 供電電源：10～30VDC、5VDC

● 輸出信號：4~20mA、1~5VDC、0.5～4.5VDC

● 補償溫度：-10～70℃

● 工作溫度：-40～85℃

● 過載壓力：150%FS

● 綜合精度：0.25；0.5級

● 長期穩定性：±0.5%F.S./年

● 絕　　緣：100MΩ/250VDC

● 材　　質：接 線 盒－低銅鋁合金

   　　　　　液位探棒－SUS304

　   　　　　 電　　纜－聚氨酯導線

● 防護等級：IP65

電氣連接

1. 兩線制電流型：紅(棕)線/電源正；藍(綠)線/電流輸出

2. 三線制電壓型：紅線：紅(棕)線/電源正；黑(綠)線/電源負；藍(黃)線/電壓輸出

尺寸圖
