產品說明:

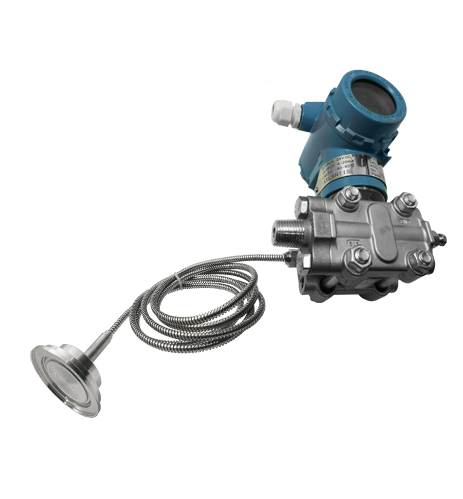

單側隔膜智能型微差壓變送器

型號:SMDPT-LD+DS500(x1)



概述

SMDPT-LD 智能型微差壓傳送器在工業自動化控制工程領域中,用於遠程無損失傳遞訊號,並和工業控制儀錶相連,組成智能化控制系統必需的壓力設備。它用嵌入式微處理器配合高性能微訊號處理芯片放大採集壓力訊號,通過A/D 轉換成數字訊號,傳遞給用戶的接收設備。



產品特點

● 採用微計算機技術,完全數字化訊號處理。

 RS485/RS232 輸出接口(最多512 個節點)

● 軟體校正零點、壓力範圍,無需電位器。

● 適合大規模數據採集和自動化控制。

● 零點飄移最多為 ±0.25kPa,所有零點飄移都可修正,對量程無影響



● 可用本機量程和零點按鈕調整,或用 HART 手持通訊器遠程調整



規 格

測 量 範 圍: 0.15 / 0.5 KPa0.125 / 1.5 KPa

壓 力 形 式:表壓、絕對壓

輸 出 訊 號:RS485/RS232 4-20mA / HART

顯 示 錶 頭:線性指示錶 (0-100% 刻度)

        平方根指示錶 (0-100% 刻度)

        3-1/2 位 LCD 液晶 (0-100% 線性)

       智能 3-1/2 位 LCD 液晶

精 度:0.25% F.S.;0.5% F.S.

非 線 性:0.25% F.S. 0.5% F.S

磁 滯:0.25% F.S. 0.5% F.S

重 覆 性:0.25% F.S. 0.5% F.S

零 點 漂 移:0.1% F.S. 0.2% F.S

溫 度 漂 移:0.01% F.S. 0.02% F.S

穩 定 性 ():0.2% F.S. 0.25% F.S

阻 尼 ():可調

工 作 電 壓:12-36V DC (標定:24V DC)

工 作 溫 度:-2085°C

       充矽油:-40~85°C

       充惰性液:-30~60°C

過 載 能 力:300%,變送器任意一側加 0~6.9 MPa 壓力不會引起損壞,

     在3.45KPa~6.9MPa的靜壓範圍內工作時符合性能規格要求。

壽 命:大於9000 萬次(25°C)

負 載 電 阻:750Ω

回 應 時 間:1ms

量 測 介 質:316L 兼容的各種介質

膜 片 材 質:SS316L,其他依指定

殼 體 材 質:1Cr18Ni9Ti 或鑄鋁

接 續 部:M20x1.5, 或用戶自訂

防 爆 等 級:ExiaIICT4 (本安);ExdIIBT5 (隔爆)

防 護 等 級:IP67

註:防爆型產品嚴禁通電時打開盲蓋!

選 型:









外觀尺寸圖

測量範圍

2, 3, 4, 5

6

7

8

9

M (mm)

54

55.2

55.6

57.2

59





安裝示意圖
