數位差壓開關 型號：DDPS-3808系列

DDPS-3808系列採用高精度、高穩定性能的壓力感測器和變送電路，再經專用 CPU模組化信號處理技術，實現對介質壓力信號的檢測、顯示、報警式開關量信號輸出。

特　　色

● 兩個獨立繼電器觸點開關輸出

● 自由設置兩個開關的值和落回差值

● 視窗切換顯示實測值和設定值

● 無起始死區，設定值連續可調

● 控制點可用按鍵設定

● 內設100%量程遷移，方便技術人員操作

● 同各類PLC控制器相容

應　　用

應用於工業自動化控制，如袋式收塵器，篩檢程式等。廣泛用於石油、化工、冶金、電力、供水等領域中對各種氣體、液體的表壓、絕壓的測量與控制，是工業現場理想的智慧化測控儀錶。

規　　格

● 量程範圍：-1BAR~200MPa

● 輸　　出：繼電器的開關量  閉與開

● 開關容量：~220VAC/1A  24VDC/2A

● 開關頻率：最大 10 Hz

● 過壓能力：大於工作壓3倍

● 測量精度：0.5/0.2（B/A）

● 控制精度：0.5/0.2（B/A）

● 採樣速率：10次/秒（可依指定）

● 設置範圍：全量程段可以設置

● 監 測 點：防波動回差設置

● 顯　　示：4 位 LED

● 顯示範圍：-1.9.9.9.～9.9.9.9 阻尼0.3~30s (可調)；更新0~10s (可調)

● 顯示精度：0.1% ± 1 位

● 測量介質：氣體/液體

● 工作溫度：0～85℃

● 供　　電：12~35V DC(24V DC 校準電壓)/交流220VAC供電

● 高溫環境：壓縮風冷卻；迴圈水冷卻；金屬散熱片

● 溫度漂移：<0.05%

● 保存溫度：-10～60℃

● 信號介面：外掛程式遮罩電纜

● 壓力介面：螺紋（M20*1.5/G1/4/1/4NPT） /矽膠管

● 破裂壓力：[bar] 50 120 120 210 420 420 1000 1250 1250 1250

電氣圖

尺寸圖

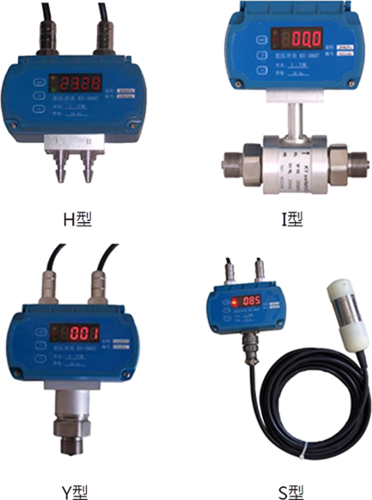

DDPS-3808H

DDPS-3808I

DDPS-3808Y
