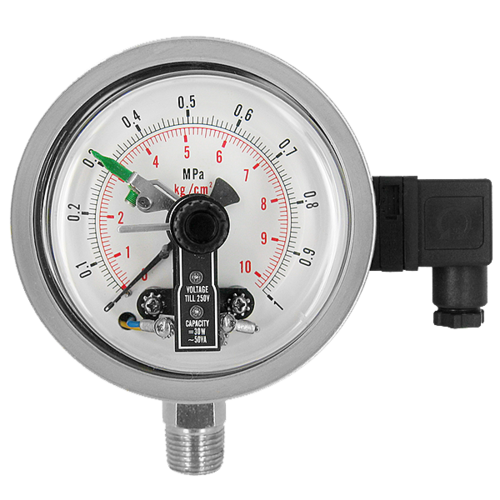

滑動式接點壓力錶

型號: ECS

簡介

接點壓力錶以蜂鳴器響鈴警告，亦可加入指示燈閃動或繼電器加以控制，以對壓力作業中安全監視能適當運轉管理。

特色

■ 提供OEM服務 (不可充油)

■ 滑動式接點開關採SPST型式，可安裝於3”／4”／6”壓力表上，適用各種壓力控制場合

■ 可選外露／內藏兩種接線方式 (均不需控制元件，也免額外電源供應)

■ ECS接點開關為滑動式，無加裝任何磁鐵，錶壓精度較磁簧式開關高 (±1%，最多可做3接點)

主要規格

▼適用連接錶徑

3”, 4”, 6”

▼安裝型式

直立式 (A)／直立式帶邊 (B)／埋入式帶邊 (偏心牙) (BDE)

▼鏡面

壓克力

附外部微調鈕

▼壓力接續部

材質: 不鏽鋼316 (標準)

螺紋尺寸: 1/4”,3/8”,1/2”

螺紋規格: BSPT, NPT, PF

▼壓力範圍

表壓▼

0…0.6 to 1600 bar

負壓▼

-1…0bar／-76…0cmHg

聯成壓▼

-1…0 to 20bar

▼適用流體

與接續部材質兼容的液體及氣體

▼環境溫度

-40°C to +60°C

▼流體溫度

+100°C

▼填充流體 (限內藏式)

甘油

▼溫度影響

以20°C為標準, ±8°C最大誤差±0.5% F.S

▼防護等級

IP54 (標準) / IP65 (選項)

其他規格

▼上蓋材質

不鏽鋼

▼上蓋固定方式

外露型採外卡旋蓋式

內藏型採內卡旋蓋式

可直接調整接點位置

▼外殼

不鏽鋼 304

▼接線型式

外露式出線型 (FL) ／

外露式接線盒型 (JB)／

內藏式接線盒型 (H) (限4&6”)

▼接點型式

SPST (常閉／常開)

▼接點功能

單接上限 (1a)／

單接下限 (1b)／

雙接上下限 (1a1b)／

雙接下上限 (1b1a)／

雙接上上限 (2a)／

雙接下下限 (2b)

詳細請參考單／雙接點接線方式

▼接點材質

>110V (80%銀、20%鎳、10μm黃金電鍍)

≦36V 黃金

▼接點數量

SPSTx1／SPSTx2／SPSTx4

▼指針

鋁烤黑漆

▼面板

紅黑刻劃

壓力單位刻劃、刻度、顏色等可依需求訂製

▼感測元件

巴登管

材質: 不鏽鋼 316

▼保護設計 (選項)

加裝防爆孔 (限4”)

▼機芯

不鏽鋼

▼壓力錶精度

±2.5%F.S. (標準)

±1.6%F.S. (選項)

±1.0%F.S. (選項)

▼設定點精度

±3.0%F.S.~±6.0%F.S.

▼工作壓力

穩壓 3/4* 全刻劃

波動 3/4* 全刻劃

脈衝 1*全刻劃
